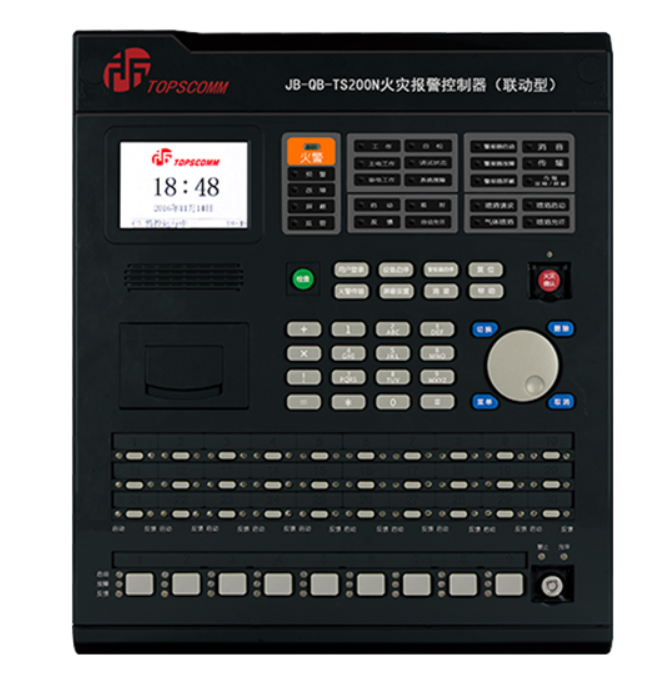

北京消防安裝JB-QB-TS200N火災報警控制器特點參數
一、JB-QB-TS200N火災報警控制器（聯動型）產品特點

采用自主知識產權的TC-BUS總線通信協議，實現可供電的大電流無極性二總線通信，具有經濟、布線方便、抗干擾性強、驅動能力強的特點。

現場設備可采用環形總線，提示系統可靠性。

信息快速上傳機制，報警時間小于1s。

超寬范圍工作電壓，-高可達AC420V。

采用智能供電管理，具有備電充放電管理、完善的保護功能。

具有拼音輸入、數字輸入、字符輸入、特殊符號輸入，操作便捷。

配置一塊30鍵的總線制操作盤，用于對總線制外控設備的手動控制。

配置一塊兩線制9路輸出的直接控制盤，用于控制消防系統的重要設備。

采用彩屏液晶顯示，顯示內容更加豐富。

體積小，便于安裝。

外殼采用電路區與接線區隔離設計，安全、可靠。

內置浪涌保護器件，減少雷擊浪涌引起的損壞。

極強的現場編程能力，支持聯動關系的預編程和現場下載。

具有預警功能，可以提高報警的可靠性。

支持TTS功能，以中文語音的方式播放提示信息。

可直接通過總線配接火災顯示盤、聲光警報器。

具有局域聯網模塊，實現對火警信息、聯動信息的組網傳輸和操作。
二、JB-QB-TS200N火災報警控制器（聯動型）技術參數
內容     技術參數
型號名稱     JB-QB-TS200N火災報警控制器（聯動型）
主電電源     額定電壓AC220V/50Hz;電壓范圍AC176V～AC420V
備電電源     12V/5Ah電池一塊
容量     -多可掛接252個節點設備，-大輸出電流1.2A
液晶規格     480*320圖形點陣液晶屏
外形尺寸     360mm×320mm×75mm
使用環境
       溫度：0℃～+40℃
 相對濕度≤95%，不凝露
三、JB-QB-TS200N火災報警控制器（聯動型）接線方法

JB-QB-TS200N火災報警控制器（聯動型）

地線、N、L：交流220V電源輸入，其中地線為保護地線；

B11、B12：TC-BUS-PDC總線；

B21、B22：TC-BUS-PDC環形總線；

24V-、24V+-：對外24V電源輸出，-大輸出電流300mA；

HJ-、HJ+：火警信號輸出，DC24V有源輸出，-大輸出電流150mA；

GZ-、GZ+：故障信號輸出，DC24V有源輸出，-大輸出電流150mA；

ON1、ON2（N=1～9）：直接控制盤控制信號輸出，無極性；

MPI-、MPI+：TC-BUS-MPI總線；

T、R、G：RS232接口，配接圖形顯示或火災傳輸設備
